XGN15-12/24（II）型柜體結構
● 概述
FLN36-12型六氟化硫負荷開關及FLRN36-12型組合電器滿足GB3804《3-63kV交流高壓負荷開關》、GB16926《交流高壓負荷開關-熔斷器組合電器》及IEC265、IEC420的標準和規范。適用于電網建設和改造的中壓/低壓二次變電,配電系統,作為三相交流 50Hz、12kV電力系統的環網供電和終端供電單元。廣泛應用于變電站、開閉所、工礦企業、高層建筑、住宅小區、箱式變電站等場所。用來開斷,關合負載電流及空載長線和空載變壓器,控制、保護變壓器或高壓電動機。加裝智能單元后可實現遙控,滿足配電自動化的要求。

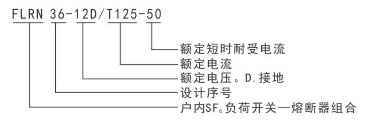

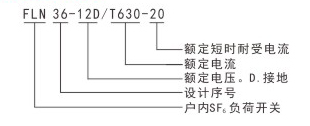

● 型號說明
● 結構和原理
FLN48-12D負荷開關主回路及接地回路均密封在由環氧樹脂采用ATG 工藝澆注制成的絕緣殼體中、具有絕緣性能好、抗污穢環境等憂點。絕緣殼體由上下兩絕緣罩拼合而成，內部充有相對壓力為0.4bar的 SF6氣體，下絕緣罩采取局部較薄壁厚的防爆措施，從而確保萬一事故情況下，過壓的SF6氣體沖破安全防爆膜后壓力下降，氣體直接噴向柜后部，保證人身安全。
FLN48-12D負荷開關采用滅弧榻滅弧結構，具有滅弧迅速、可靠等特點。
FLN48-12D系列負荷開關分為 FLN48-12D（K型為單彈簧操作機構）和 FLM48-12D(A型為雙彈簧操作機構)兩種，FLN48-12D型可組合成負荷開關+熔斷器組合電器并具有控制和保護功能。
FLN48-12D型負荷開關具有可視斷口觀察窗,能明確看到觸頭的分合狀態，是本開關獨具的優勢所在。
●符合標準
產品認證IS09000型號說明符合標準GB3804 GB3906 GB11022 GB16926 1EC298 IEC265等。
● 技術參數
|
序號
|
名稱
|
單位
|
參數
|
|
|
FLH
|
FLRH36
|
|||
|
1
|
額定電壓
|
KV
|
12
|
|
|
2
|
額定電流
|
A
|
630
|
125
|
|
3
|
主回路額定短時耐受電流/持續時間
|
KA/S
|
20/3
|
|
|
接地回路額定短時耐受電流/持續時間
|
KA/S
|
20/2
|
||
|
4
|
峰值耐受和短路關合電流
|
KA
|
50
|
|
|
5
|
額定有功負載開斷電流
|
A
|
630
|
|
|
6
|
額定閉環開斷電流
|
A
|
630
|
|
|
7
|
5%額定有功負載開斷電流
|
A
|
31.5
|
|
|
8
|
額定電纜充電電流
|
A
|
10
|
|
|
9
|
額定開斷空載變壓器容量
|
KVA
|
1250
|
|
|
10
|
額定轉移開斷電流
|
A
|
-
|
1500
|
|
11
|
額定短路開斷電流
|
KA
|
-
|
31.5
|
|
12
|
熔斷件最大額定電流
|
A
|
-
|
125
|
|
13
|
1min工頻耐受電壓相對地
|
KV
|
42
|
|
|
斷口
|
KV
|
48
|
||
|
雷電沖擊耐受電壓相間對地
|
KV
|
75
|
||
|
斷口
|
KV
|
85
|
||
|
14
|
主回路、接地回路機械壽命
|
次
|
3000/2000
|
|
|
15
|
SF。額定充氣壓（20℃時)
|
Mpa
|
0.045
|
|
